主要用途及适用范围
一种用于煤矿综采工作面液压支架的球形截止阀，通过阀开闭来控制系统管路内液体的通断，是煤矿井下液压支架液压系统的重要组成元件。该阀一般用在每个支架的主进液与主回液以及喷雾管路中，工作时常开，当系统发生故障或检修时，需要切断液流的某工作面的主管路或支管路，能够使其他主管路至泵间管路系统仍可正常工作时候就要用到球形截止阀。球形截止阀的主要种类有:球形截止阀(分公、母进液方向)、自锁球形截止阀(无公、母进液方向)、四通球形截止阀以及六通球形截止阀。
结构特点
用于液压支架的液压管路系统的一种四通球形截止阀。主要特征包括有阀体、下阀座、球心阀芯、上阀座、压紧螺套，转轴体和密封圈组成。阀内采用了球形截止阀结构，将手柄转动90度角就可实现液路的开启或关闭，与现有的平面、锥面截止阀相比具有操作省力、快速开启或关闭的效果。四通球形截止阀适用于频繁操作和要求快速开启和快速关闭的液压管路系统中。

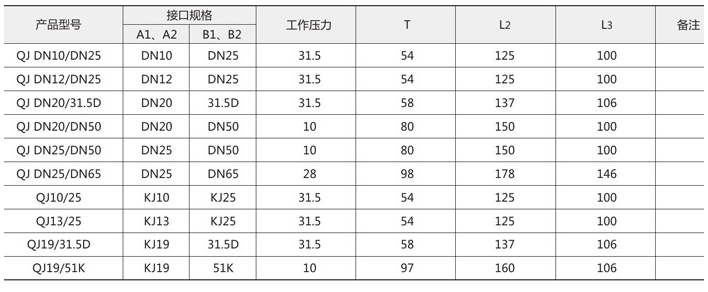

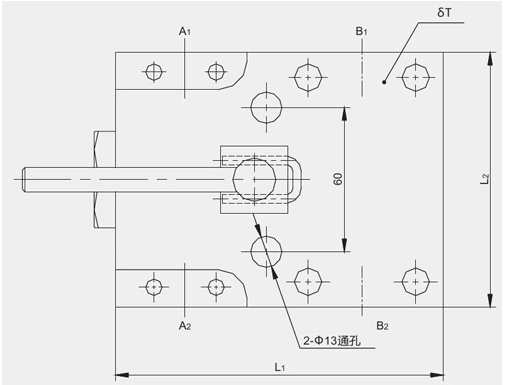

说明:所有规格型号的安装孔为2-φ13，安装中心孔距为60(如上图所示),A1, A2, B1, B2接口可根据客户要求配作。下表列出部分规格型号，供参考。
